Углеродные волокна
Углеродные волокна являются базовой основой для производства углепластиков и углерод-углеродных композиционных материалов. Применяются в аэрокосмической, атомной, строительной и др. отраслях промышленности. Институт выполняет разработку технологии и организацию производства сверхпрочных и высокомодульных углеродных волокон на основе ПАН-жгутов и ПАН-нитей из сверхвысокомолекулярного полиакрилонитрила и вискозы.
Углеродное волокно на основе полиакрилонитрила:
Назначение материала: армирующий компонент для композиционных материалов.
Армирующий компонент углепластиков, углерод-углеродных и углерод-керамических композиционных материалов, предназначенных для применения в различных областях промышленности. Так для среднепрочного углеродного волокна были получены показатели прочности 5 Гпа.
Текстильные углеродные структуры (тканые и нетканые) также используются в качестве армирующего компонента композиционных материалов.
Долгоживущие препреги:
Назначение материала: полуфабрикат для жаропрочных композиционных материалов.
Отличительная особенность материала — длительная жизнеспособность препрега, 36 месяцев, при хранении в герметичной упаковке при комнатной температуре.
Долгоживущие препреги предназначены для изготовления изделий, различных по габаритам и форме: оболочек, труб, панелей, деталей сложной конфигурации.
Долгоживущие препреги производят в виде непрерывной ленты шириной до 600 мм и поставляют в рулонах, массой до 35 кг.
Переработкой препрегов получают жаростойкие, жаропрочные композиционные материалы на основе углеродных волокон и углекарбидокремниевой матрицы, предназначенные для создания деталей и интегральных конструкций, работающих в условиях воздействия высокотемпературных нагрузок и окислительных сред.

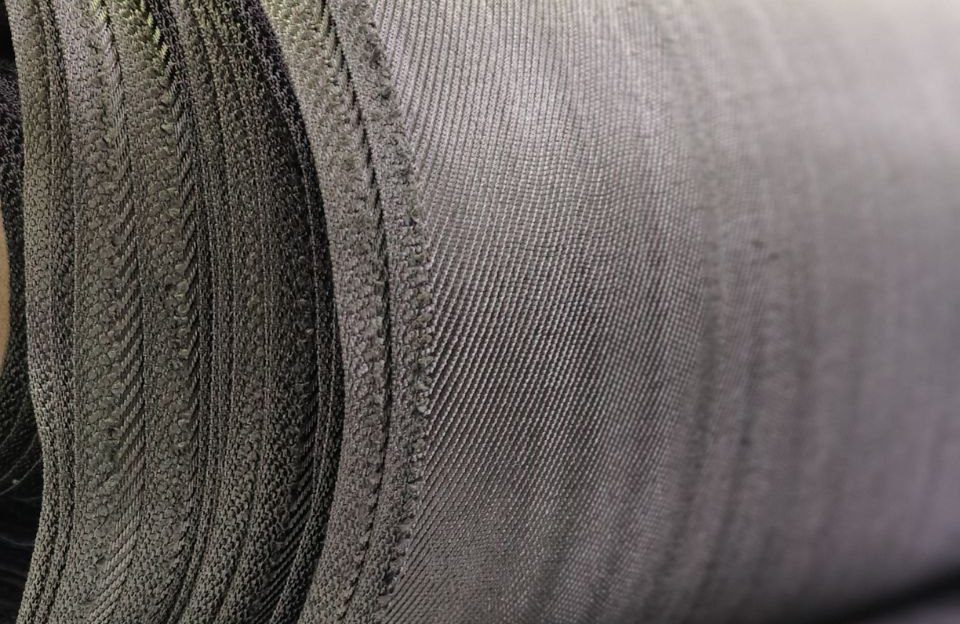

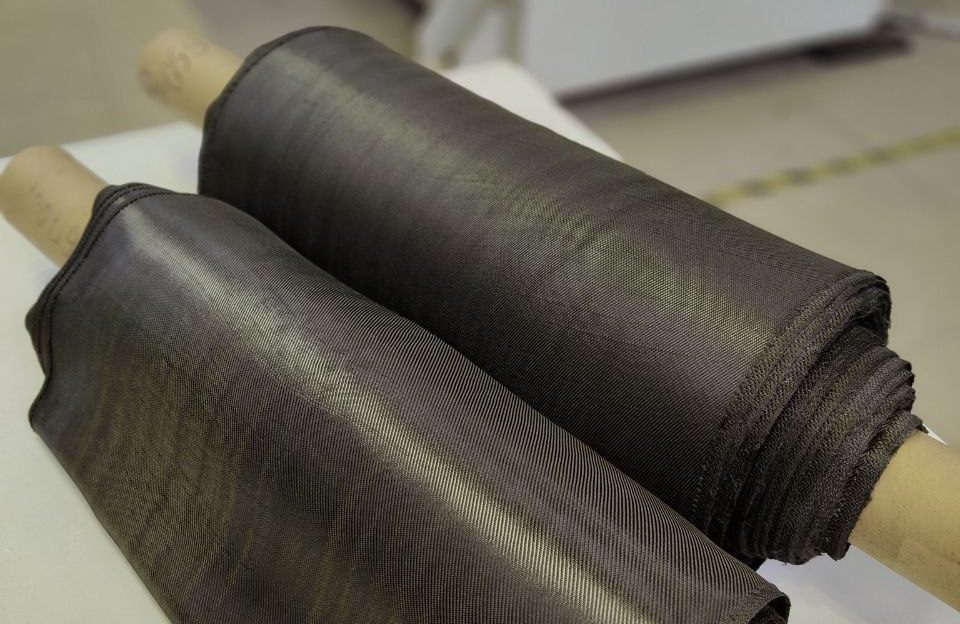

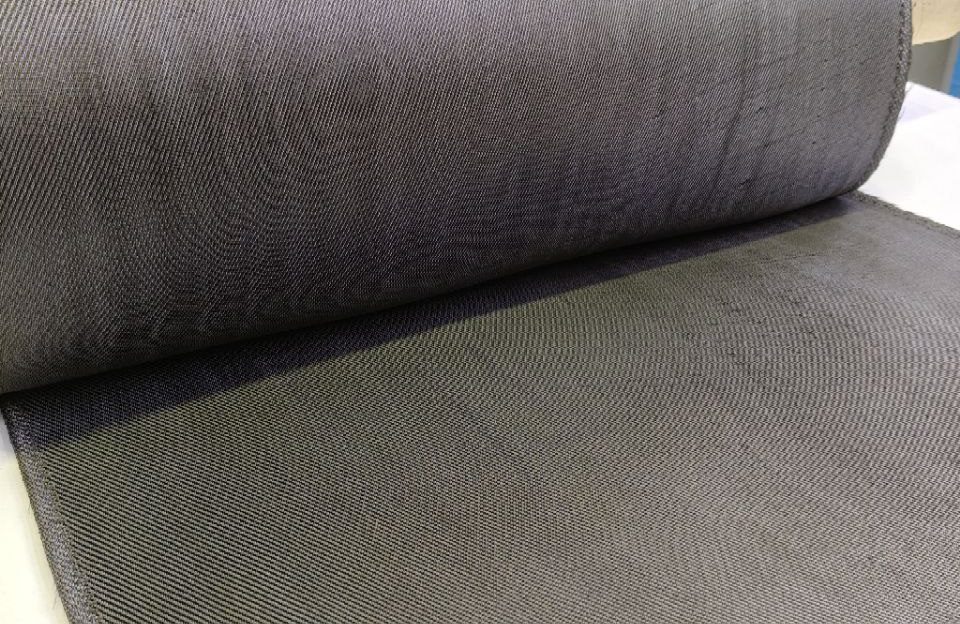

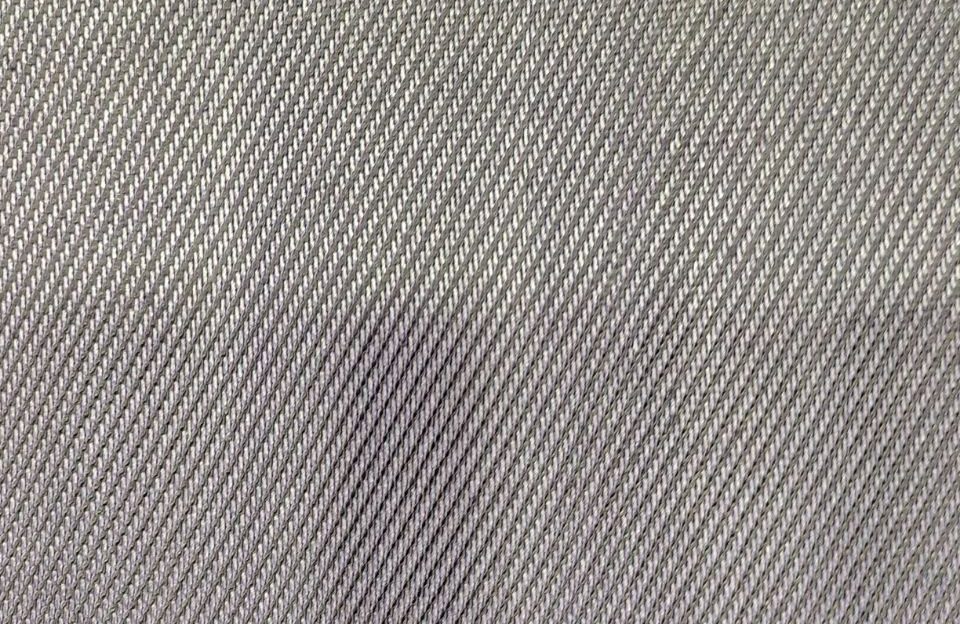

Графитированная ткань марки ТГН-2МК
Является жаростойким, электропроводным материалом многофункционального назначения, стойким к воздействию агрессивных сред.
Применяется в химической, нефтеперерабатывающей, металлургической, целлюлозно-бумажной и других отраслях промышленности в качестве теплоизоляции, нагревателей, фильтров для газов, жидкостей и расплавов, для герметизации различных соединений, в качестве токоприемных элементов и электродов для электрохимических процессов, а также волокнистых наполнителей при изготовлении химически стойких композитов с полимерной и углеродной матрицами.
Высокая газопроницаемость ткани улучшает условия отвода из расплавов газообразных продуктов, что положительно влияет на качество изделия.
Высокая инертность, нечувствительность к изменению температур и влажности гарантируют использование ткани в атмосферных условиях любых климатических зон.
Наименование показателя | Значение показателя | |
Предел прочности при разрыве, Н на полоску шириной 50 мм | По основе | 1100 (класс А) |
По утку | 350 (класс А) | |
Масса 1 м2, г | до 300 | |
Плотность волокна, г/см3 | 1,45 (класс А) | |
Прочность волокна при разрыве, МПа | 800–1000 | |
Содержание углерода, % | 99,9% (класс А) | |
Диаметр волокна, мкм | 8–9 | |
Зольность, % | 0,1 % (класс А) | |
Коэффициент теплопроводности при нормальных условиях, Вт/м · K | 0,15 | |
Удельная теплоёмкость, ккал/кг · град | 0,2 | |
Удельное электросопротивление, Ом · мм2/м | 100 | |
КЛТР при (20–1000) °C, 1/град | (2,0–3,0) 10−6 |
