Гибкие пленочные пьезоматериалы

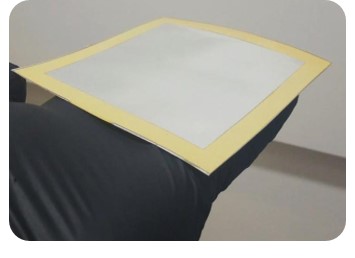

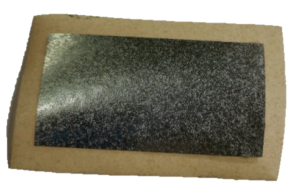

Композиционный пленочный пьезоматериал (марка МПКСГ по проекту ТУ) представляет собой металлизированный керамонаполненный композит с возможностью  варьирования толщины  в широких пределах.  Отличается сочетанием высоких пьезоэлектрических свойств и прекрасной совместимости с воздухом  и водой,  что  очень  важно  для изготовления безкорпусных электромеханических преобразователей различных типов. В отличие от широко применяемых пьезокерамических  датчиков,  подходит  для изготовления преобразователей большой площади и малой массы.

Преимущества технологии АО “НИИграфит”:

  • Гибкость технологии (возможность производства пленок с регулируемой толщиной 10÷2000 мкм против импортных аналогов 12-152 мкм);
  • По сравнению с импортными аналогами — сниженная в 3,6 раз стоимость (около 3 000 руб./лист А4), простота технологии, отечественное сырье;
  • По сравнению с отечественными решениями на основе керамик — сниженные средние потери сигнала на отражение (<26% против ~88%), возможность работы на высоких частотах и изготовления элементов большой площади.

Физико-механические и теплофизические характеристики:

Показатель
Импортная продукция МПКСГ (НИИграфит)
Пьезоэлектрический модуль d31, пКл/Н: средний 10-12 20-25
в резонансе 18-24 до 150
Акустический импеданс Z,  10-6 кг/м2·с 3,6-4,8 2,0-3,2
Предел прочности при растяжении, МПа 50-80 30,0-40,0
Диапазон рабочих частот, Гц 1,0÷5·106 1,0÷>20·106

Области применения:

  • Гидроакустика
  • Электроника и робототехника (ультразвуковые фильтры и линии, системы движения и датчики для роботов)
  • Системы безопасности (датчики движения)
  • Диагностика вибраций и повреждений (в т. ч. онлайн)
  • Звуковые и ультразвуковые антенны и приемники
  • Медицинский ультразвук и датчики параметров здоровья
  • Датчики и электромеханические системы специального применения
