Антифрикционные материалы
АО «НИИграфит» является разработчиком технологий и изготовителем широкого спектра углеродных материалов, в том числе антифрикционных, применяемых в узлах трения различных машин и агрегатов для различных отраслей промышленности.

Выпускаемые материалы

АТГ (ТУ 1915-095-00200851-2010)
НИГРАН-В (ТУ 1915-050-00200851-2011)
АГ-1500, АГ-600 (ТУ 1915-011-00200851-2008)
7В-2А (ТУ 1915-153-00200851-2009, ТУ 1915-150-00200851-2009)
АФГ-80ВС (ТУ 1915-150-00200851-2009, ТУ 1915-162-00200851-2009)

Производство продукции сертифицировано по международной системе качества ISO 9001-2011.
Изготовление осуществляется по типоразмерам и чертежам Заказчика.
АТГ

АТГ (ТУ 1915-095-00200851-2010)

Термостойкий графит с повышенной стойкостью к окислению марки АТГ применяется для изготовления колец шаровых компенсаторов системы кондиционирования; поршневых колец пневмоцилиндров, работающих при температуре до 650°С и давлении воздуха до 25 кгс/см²; деталей торцевых и радиально-торцевых уплотнений масляных полостей газотурбинных двигателей, работающих в среде воздуха и масла при скорости скольжения до 160 м/с и температуре до 600°С.
Наименование показателя
Изделия Ø  до 200 мм Изделия  Ø более 200 мм


Плотность, г/cм3, не менее



1,72



1,68

Предел прочности при сжатии, МПа, не менее







- среднее по выборке 98,0 73,5
- на еденичных образцах 78,5 66,5
Удельное электросопротивление, мкОм·м, не более 18 18
Массовая доля марганца, %, не менее 0,1 0,1

НИГРАН-В

НИГРАН-В (ТУ 1915-050-00200851-2011)

Материал с пониженной газопроницаемостью марки НИГРАН-В эксплуатируется в узлах трения маслоагрегатов, гидродвигателей и насосов, работающих с большим числом оборотов в рабочих жидкостях на нефтяной и кремнийорганической основе при температурах до 300°С, с контртелами из сталей и при удельных нагрузках до 2 МПа.



Наименование показателя Значение показателя
Плотность, г/см3, не менее 1,8
Предел прочности при сжатии, МПа, не менее 127
Герметичность при давлении азота 0,95 МПа (10 кгс/см2) Герметичен
Газопроницаемость, м2/с (см2/с), не более 5·10-1 (5·10-5)

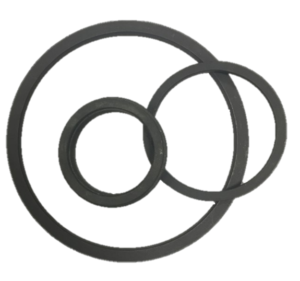

АГ-1500, АГ-600

АГ-1500, АГ-600 (ТУ 1915-011-00200851-2008)

Используются для изготовления деталей узлов трения машин и агрегатов, работающих без смазки с контртелом их сталей всех марок, в условиях спокойной или плавноменяющейся нагрузки и при температурах 400-450°С в окислительной среде и 2300-2500°С в восстановительной или нейтральной средах.
Для деталей материала АГ-1500 предельно допустимое удельное давление 10-15 кгс/см², предельно допустимая скорость 30 м/с.
Для деталей из материала АГ-600 предельно допустимое удельное давление 10-12 кгс/см², предельно допустимая скорость 20 м/с.
Примеры эксплуатации: уплотнительные кольца для валов турбодетандерных агрегатов (рабочая среда - азот), вкладыши подшипников скольжения и торцевых уплотнительных колец центробежных насосов (среда - жидкие газы, бензин, керосин, дизтопливо, мазут), уплотнительных колец гидронасосов (среда - масло).



 Наименование показателя  АГ-1500  АГ-600
Плотность, г/см3, не менее 1,72 1,7
Предел прочности при сжатии, МПа, не менее 62,0 58,9
Пористость, %, не более 20 25
7В-2А
7В-2А (ТУ 1915-153-00200851-2009, ТУ 1915-150-00200851-2009)
Антифрикционный графитофторопластовый материал марки 7В-2А с низким коэффициентом трения успешно применяется в виде вкладышей осевых и радиальных подшипников скольжения главных циркуляционных насосов (ГЦН) атомной энергетики, а так же различных агрегатов и машин, работающих в потоке жидкостей при температуре среды от -200°С до 180°С с контртелами из сталей различных марок, оксидированного титанового сплава, хромового покрытия.
Предельно допустимое давление 20 кгс/см2; предельно допустимая скорость 30 м/с.
Коэффициент трения не более 0,03 при наличии смазки и не более 0,15 при ее отсутствии.
Наименование показателя   Значение показателя
Плотность, г/см3, не менее 1,9
Предел прочности при сжатии, МПа, не менее 34,3
Твердость, МПа, не менее 44,1
Температурный коэффициент линейного расширения перпендикулярно оси прессования в интервале температур от 293 до 473К (от 20 до 200°С), 10-5 1/К 1,0-2,5
Коэффициент теплопроводности параллельно оси прессования при 293 К (20°С), Вт/(м·К), не менее 8,7

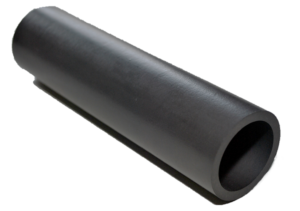

АФГ-80ВС

АФГ-80ВС (ТУ 1915-10-00200851-2009, ТУ 1915-162-00200851-2009)

Антифрикционный графитофторопластовый материал марки АФГ-80ВС с низким коэффициентом трения успешно применяется в виде поршневых и уплотнительных колец компрессоров, сжимающих влажные газы при температуре от -200°С до 180°С, подшипников скольжения бытовых и медицинских аппаратов, приборов ракетно-космической техники, уплотнительных колец насосов пищевых и химических линий с контртелами из сталей различных марок, чугуна, хромового покрытия.
Предельно допустимое давление 10-15 кгс/см²; предельно допустимая скорость 5 м/с.
Коэффициент трения не более 0,03 при наличии смазки и не более 0,15 при ее отсутствии.



Наименование показателя Значение показателя
Плотность, г/см3, не менее 2,00
Условный предел текучести при сжатии, МПа, не менее

10,8

Температурный коэффициент линейного расширения в интервале температур от 293 до 473 К (от 20 до 200°С), 10-5 1/К;



- параллельно оси прессования, не более 15,0
- перпендикулярно оси прессования 6,0-12,0
